100 km uzun menzilli FHSS frekans atlama taktik UAV veri bağlantısı MANET AES256
Tanıtım

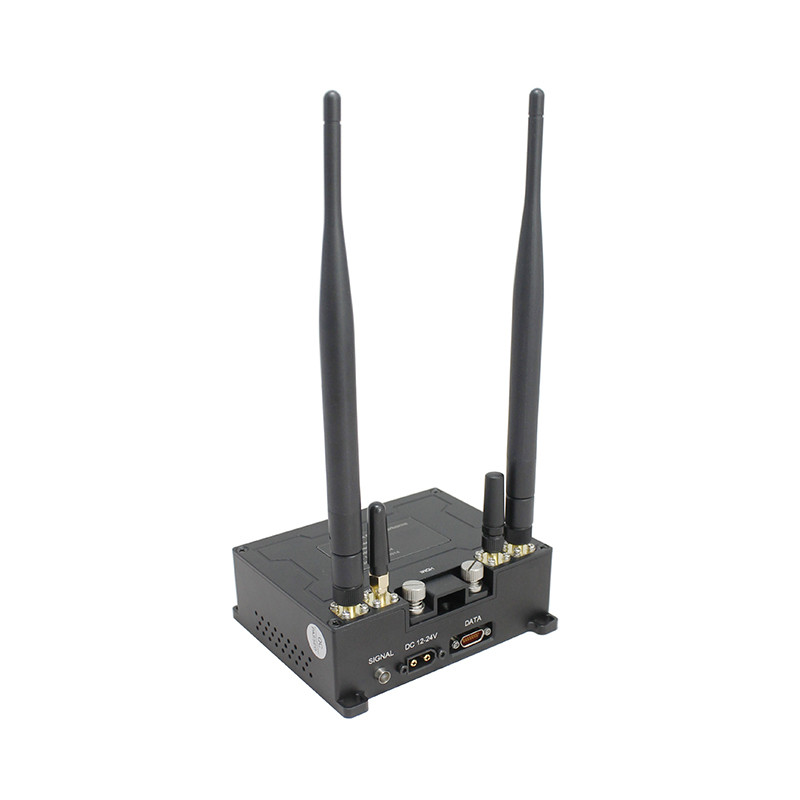

MANET9401, UAV video veri aktarımı için özel olarak tasarlanmış sağlam bir MANET (Mobile Ad Hoc Network) alıcıdır.FHSS (Frequency Hopping) ve IFS (Akıllı Frekans Seçimi) desteklerToplu Güvenlik, Silahlı Polis, Yangın Kontrolü ve Askeri gibi çeşitli taktik ağ dağıtımları için idealdir.Çoklu hop yeteneği iletim mesafesini büyük ölçüde artırabilir., her hop 50-120km hava-hava (LOS) kapsayabilir. 56Mbps'ye kadar veri hızı, video, veri ve ses aynı anda kolayca aktarılmasını sağlar.AES256 şifreleme, veri aktarımının güvenliğini sağlar.
Özellikleri
■ Mobil Ad Hoc Ağı (MANET) destekliyor
■ Frekans 1300-1500MHz (70MHz-6GHz özelleştirilebilir)
■ FHSS ve IFS (Akıllı Frekans Seçimi) destekler
■ AES256 Şifrelemesini Destekler
■ 2x2W güç çıkışı
■ 56 Mbps'ye kadar veri hızı
■ 32 düğüme kadar destek
■ GPS/BD/GLONASS (GNSS) desteği
■ Tam şeffaf IP veri aktarımı
■ Web ve PC yazılım yönetimini destekler
■ HDMI girişiyle
Spesifikasyon
| RF parametreleri | |
| Varsayılan Frekanslar | 1300-1500MHz (70MHz-6GHz özelleştirilebilir) |
| Kanal bant genişliği | 2.5M/5M/10M/20MHz (40MHz isteğe bağlı) |
| RF dalga şekli | TDD-COFDM (2T2R) |
| Çıkış Gücü | 2x2W, 1dBm adım ayarlanabilir |
| Duyarlı Olun | -100dBm@2.5MHz |
| Modülasyon Türü | BPSK/QPSK/16QAM/64QAM (uygunlaştırılabilir) |
| FHSS | İsteğe bağlı (>1000 hop/s) |
| IFS | İsteğe bağlı |
| Ağ parametreleri | |
| Ağ Boyutu | 32 düğüme kadar |
| Çoklu hop yeteneği | 15 hop (kısa mesaj); 10 hop (söz); 8 hop (video) |
| Aralık |
70-120km (Hava-hava LOS) 30-50km (Yeryüzü-Yeryüzü LOS) |
| Veri oranı | 28Mbps @ 10MHz & 56Mbps @ 20MHz'e kadar |
| Gecikme | 7ms@2.5MHz/hop |
| Hareket Hızı | >1000km/h |
| Başlama Saati | 27s |
| Konumlandırma | GPS/BD/GLONASS (GNSS) |
| Ağ Erişim Zamanı | < 1s |
| Ağ Genişletmesi | WIFI AP |
| Elektriksel parametreler | |
| Çalışma Voltajı | 12-36V DC |
| Güç tüketimi | ≤25W |
| Fiziksel/Çevre | |
| Ağırlık | 475g |
| Boyutları | 120*90*40 mm |
| Çalışan geçici. | -40°C~70°C |
| Arayüz | |
| LAN Arayüzü | *1 |
| Seri Arayüzü | RS232*1 (veya TTL) |
| Video Arayüzü | Mini HDMI*1 |

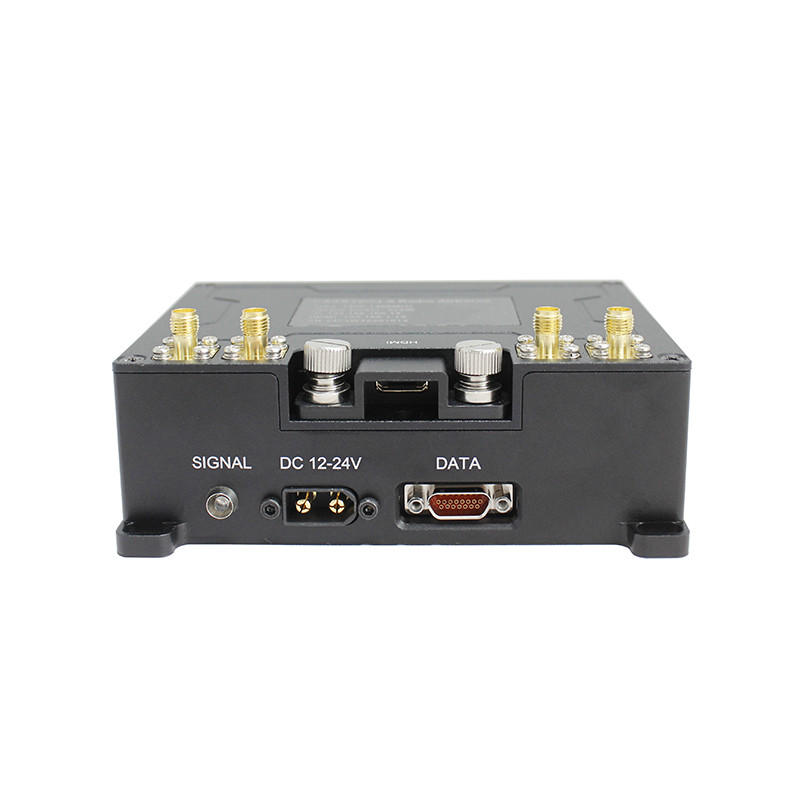

Arayüz Tanımı
1 MESH anten arayüzü-2, SMA F
2 WIFI/LoRa anten arayüzü, SMA F
3 HDMI giriş arayüzü, Mini HDMI
4 GPS anten arayüzü, SMA F
5 MESH anten arayüzü-1, SMA F
6 Montaj deliği x4
7 LAN/TTL arayüzü (J30J-15TJ bağlantısı, LAN için PIN 1, 2, 3 ve 4, TTL GND, TX ve RX için PIN 5, 6 ve 7)
8 Güç girişi arayüzü (XT60)
9 Sinyal göstergesi
| SNR | Bağlantı kalitesi | Topoloji Rengi |
| SNR ≥ 17 | Harika. | Derin Yeşil |
| 12 ≤ SNR < 17 | - İyi. | Açık yeşil |
| 7 ≤ SNR <12 | - Tamam. | Sarı |
| 2 ≤ SNR <7 | Orta | Turuncu |
| -10 < SNR <2 | Kötü. | Kırmızı |
| SNR = -10 | Bağlantı koptu. | N/A |
