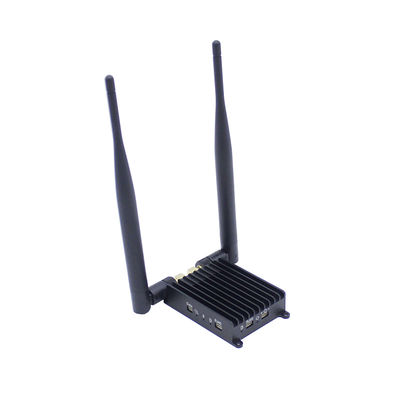

Mini Drone IP Video Veri Bağlantısı 5-15km AES Şifreleme
Giriş
LKAV-3621V2, 800MHz, 1.4GHz ve 2.4GHz bantlarında çalışan, hızlı hareket halinde bile iyi bir kararlılık sağlamak için frekans atlama teknolojisine (FHSS) sahip, mini boyutlu bir OFDM IP radyosudur. 30Mbps'ye kadar veri hızını ve 5-15km'ye kadar hava-yer iletim aralığını destekler, Gözetleme, İHA, İSB ve Robotik gibi uzun menzilli ve yüksek veri akışlı kablosuz iletim uygulamaları için idealdir.
Özellikler
■TDD-OFDM modülasyonu
■3 bant destekler (800HMz/1.4GHz/2.4GHz)
■Her bant içinde FHSS'yi destekler
■1.4/3/5/10/20MHz beş kanal bant genişliği
■Maksimum 30Mbps@20MHz verim
■Bire bir ve birden çoğa iletimi destekler
■Aynı anda seri veri ve videoyu destekler
■Yönetim için WebUI
■AES128 şifreleme (kullanıcı tanımlı)
■Yukarı ve aşağı bağlantı akışı kontrolü
■Kompakt boyut ve hafiflik
■Sağlam alüminyum alaşımlı kasa
Özellikler
| Öğe | Parametreler |
| Frekans | 806~826MHz,1428~1448MHz,2401~2481MHz |
| RF Bant Genişliği | 1.4MHz/3MHz/5MHz/10MHz/20MHz |
| RF Kanalı | 1T2R |
| Çıkış Gücü | 25dBm±2 |
| 800MHz Hassasiyeti |
10MHz:-103dBm 5MHz:-104dBm 3MHz:-106dBm |
| 1.4GHz Hassasiyeti |
10MHz:-103dBm 5MHz:-104dBm 3MHz:-106dBm |
| 2.4GHz Hassasiyeti |
20MHz:-99dBm 10MHz:-103dBm 5MHz:-104dBm 3MHz:-106dBm |
| Maksimum Verim | Maksimum 30Mbps@20MHz |
| Modülasyon | BPSK, 16QAM ve 64QAM (TDD-OFDM) |
| Ağ Modu | Bire bir ve birden çoğa (en fazla bire on altı) |
| Anten Arayüzü | 2x SMA |
| Ethernet Arayüzü | 2x Ethernet Portu (100M) |
| Seri Port | 1x UART Portu (TTL) |
| Baud Hızı | 115200bps |
| Video Girişi | IPCam |
| Kanal Gecikmesi | 10ms |
| Şifreleme | AES128 (Kullanıcı tanımlı) |
| Hareket Hızı | 300km/s'den az olmamalıdır |
| Güç Girişi | 12VDC (7V-30V) |
| Çalışma Akımı | ≤0.5A |
| Güç Tüketimi | <6W (3.7W@7V, 4.5W@30V) |
| Boyutlar | 78*52*18mm |
| Ağırlık | 85g |
| Çalışma Sıcaklığı | -40°C ~ +65°C |

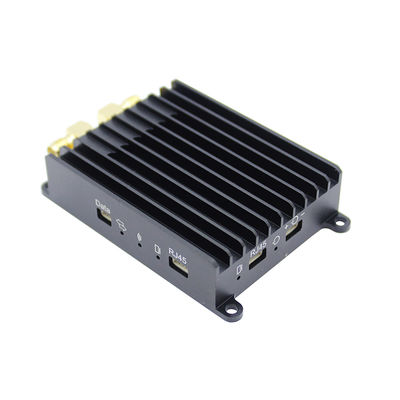

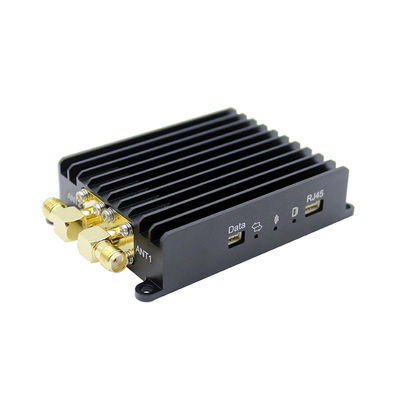

Ön Görünüm
Seri İletişim
Bilgisayarınızı ve cihazı (TTL) bağlamak için lütfen bir USB - TTL seri 3.3V adaptör kablosu kullanın
Seri hata ayıklama aracınızda lütfen doğru seri portu seçin ve diğer ayarlar aşağıdaki gibidir:
Baud: 115200bps
Veri: 8 Bit
Parite: Yok
Dur: 1 Bit
Uygulama Notları
Uzun mesafeli çift yönlü kablosuz iletişim, noktadan noktaya çift yönlü iletişim veya noktadan çok noktaya çift yönlü iletişim gerçekleştirebilir. Noktadan çok noktaya iletişimde, iki erişim düğümü arasındaki iletişimin merkezi düğüm üzerinden aktarılması gerekiyorsa, her düğüm aynı kablosuz yerel ağdadır ve tüm erişim düğümleri kablosuz bant genişliğini paylaşmak için merkezi düğümle iletişim kurar ve cihaz sistem oranını otomatik olarak eşit olarak tahsis eder. Merkezi düğümden erişim düğümüne veri iletimine aşağı bağlantı, erişim düğümünden merkezi düğüme veri iletimine ise yukarı bağlantı denir. Noktadan noktaya veya noktadan çok noktaya iletişimde, aşağı bağlantı ve yukarı bağlantı kablosuz bant genişliğini paylaşır. Cihaz sevk edildiğinde, varsayılan ayar yukarı bağlantı hızı / aşağı bağlantı hızı = 4:1'dir. Bu nedenle, cihazı IP Kamera videosu iletmek için kullanıyorsanız, IP kamera erişim düğümüne bağlanmalıdır. Cihaz, taşınan veri akışına göre kablosuz iletim hızını otomatik ve dinamik olarak ayarlayacaktır. Taşınan veri miktarı daha az olduğunda, aynı koşullar altında iletim mesafesi daha uzun olacaktır. Bu nedenle, cihazı IP Kamera videosu iletmek için kullanırken, IP Kamera video kodlama bit hızını uygun şekilde azaltarak kablosuz iletim mesafesini artırmak mümkündür.
Paket İçeriği
Yalnızca referans amaçlıdır, her proje için değişiklik gösterebilir.
| Öğe Adı | Açıklama | Miktar |
| TX | Verici (Erişim Düğümü) | 1 |
| RX | Alıcı (Merkezi Düğüm) | 1 |
| Kauçuk Anten | 1.4GHz, 3dBi, SMA Erkek | 2 |
| FRP Anten | 1.4GHz, 5dBi, N tipi Erkek | 2 |
| Ethernet Kablosu | 4-pin - RJ45, 2m | 2 |
| Uzatma Kablosu | SMA M - SMA F, 30cm | 2 |
| Uzatma Kablosu | SMA M - Flanşlı N Tipi F, 50cm | 2 |
| TTL 3-pin Kablo | TTL 3-pin - 3-pin kablo, 10cm | 2 |
| Güç Kaynağı | 12V/1A DC güç kaynağı | 2 |
