Üç ekranlı Komuta İstasyonu 43dBm MANET FHSS IP Mesh Radyo

43dBm MANET Radyo FHSS ile üç ekranlı Komuta İstasyonu

Tanıtım

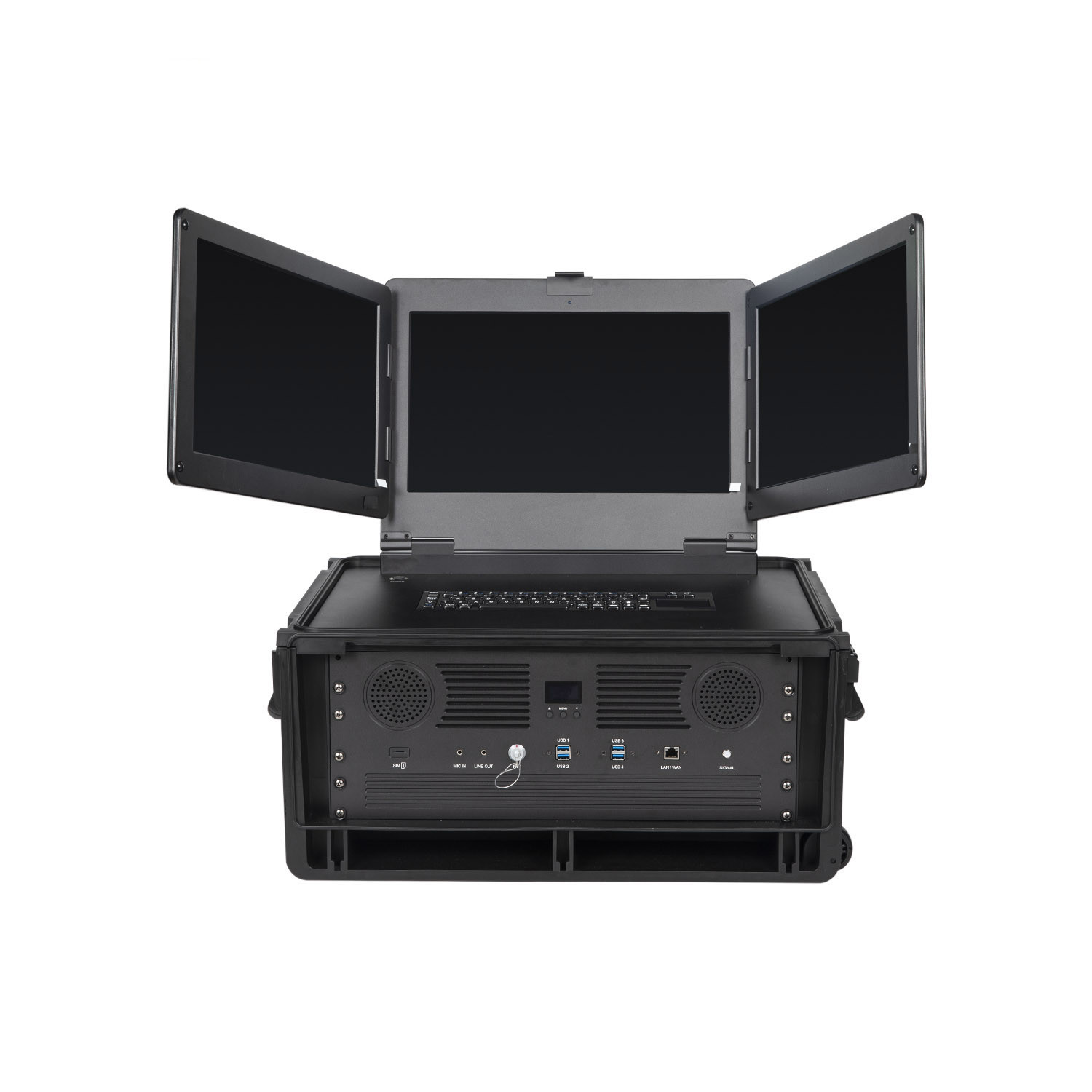

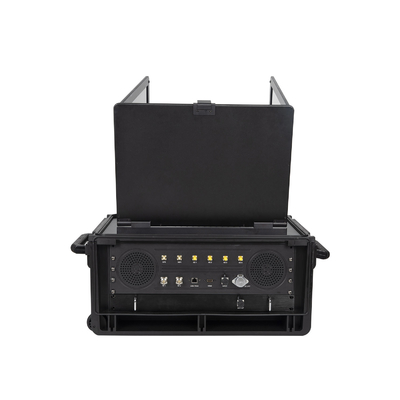

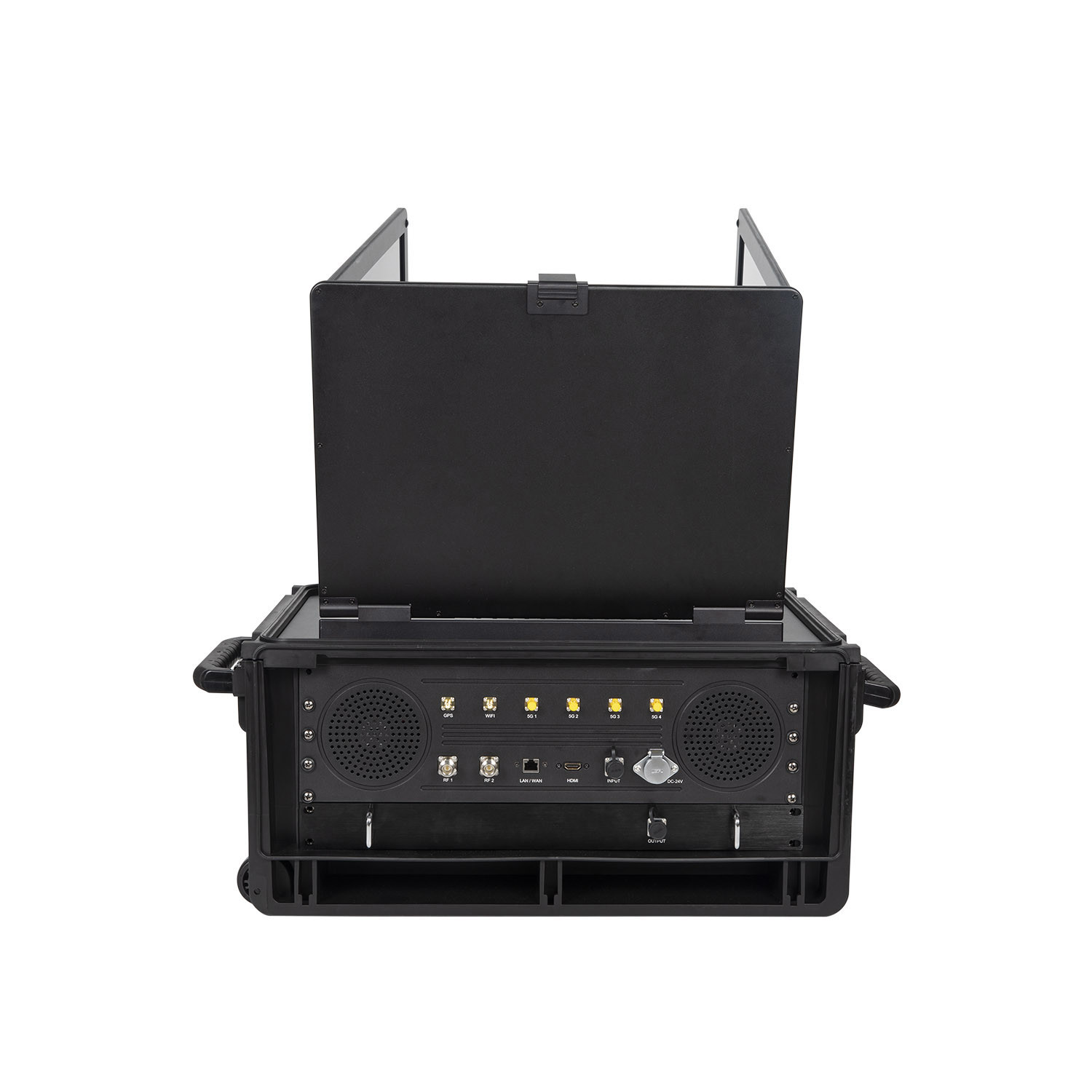

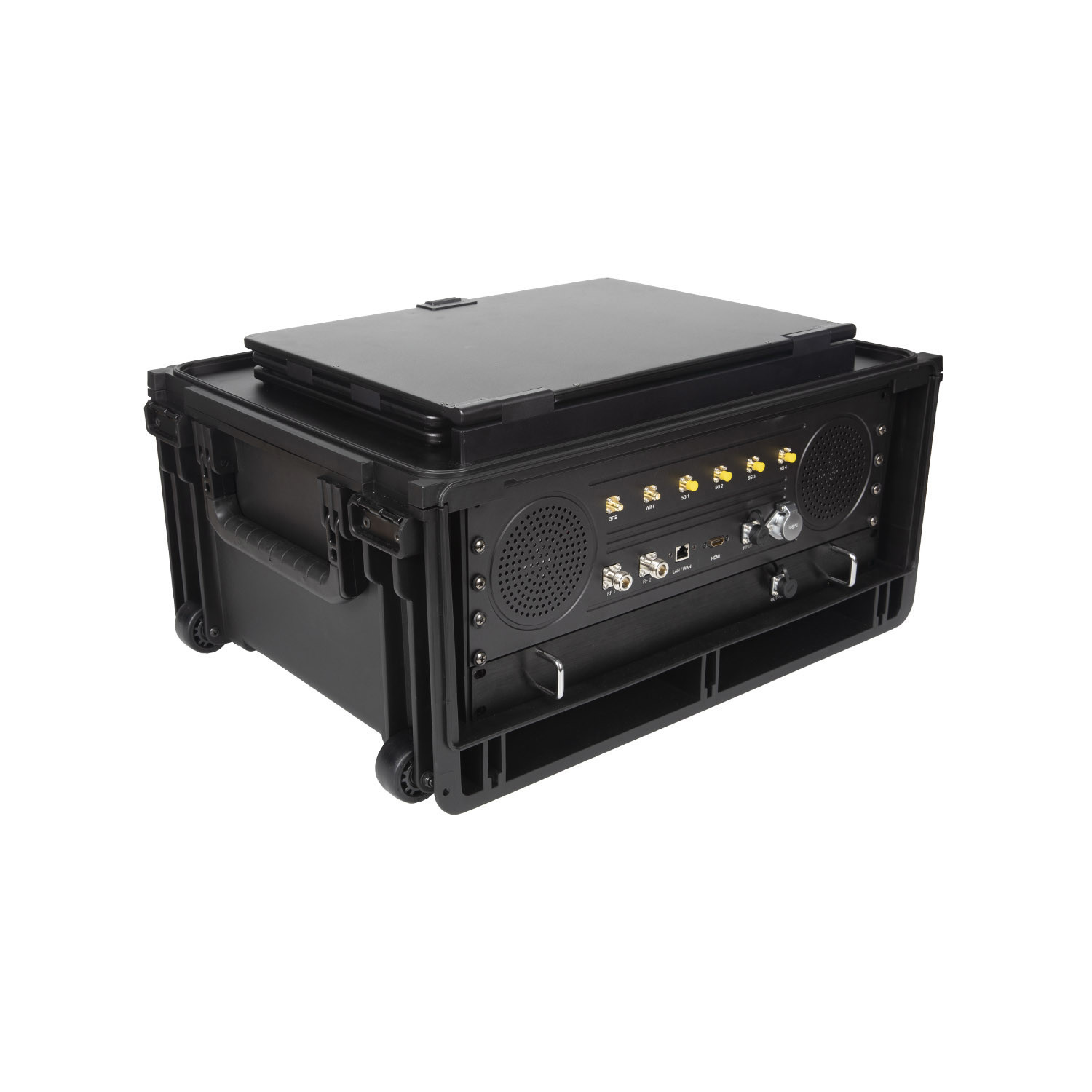

MANET9601 üç ekranlı taşınabilir komuta istasyonu, FPGA çözümleri kullanarak, yerinde komuta için geliştirilen yüksek performanslı, yüksek istikrarlı ve son derece güvenilir bir MAENT komuta istasyonudur.MESH ağını entegre ediyor., 5G kamu ağı, WIFI ve kablolu ağ, kaza yerinde ses, video, konum ve veri bilgileri gibi çeşitli işlerin bütünleştirilmesi, tekil sunum ve yönetim.Üçlü ekran gösterim fonksiyonu sağlarAna ekran ön komuta merkezinin büyük ekran sistemine yansıtılabilir ve üstten aşağı iletişime ulaşmak için arka komuta merkezi ile bağlantılı olabilir.

Özellikleri

■Mobil Ad Hoc Ağı (MANET) destekliyor

■Frekans 1300-1500MHz (70MHz-6GHz özelleştirilebilir)

■FHSS ve IFS (Akıllı Frekans Seçimi) destekliyor

■AES256 Şifrelemesini Destekler

■2x40dBm çıkış gücü

■15.6 ̊ FHD yolculuk ekranı ile

■HDMI çıkışını destekler

■4G / 5G ve WIFI bağlantısını destekler

■Veri hızı 56Mbps'e kadar

■32 düğüme kadar destekler

■PTT sesli telefon bağlantısını destekler

■GPS/BD/GLONASS (GNSS) desteği

■Tamamen şeffaf IP veri aktarımı

■Web ve PC yazılım yönetimini destekler

■Güçlü IP65 koruma

Spesifikasyon

Uygulama Senaryosu

Topoloji Şekli

■ Yıldız Tipi


■ Ağ tipi


■ Rastgele tür

MANET sistemi, ses, veri, iletişim, iletişim, iletişim, iletişim, iletişim, iletişim, iletişim, iletişim, iletişim, iletişim, iletişim, iletişim, iletişim, iletişim, iletişim, iletişim, iletişim, iletişim, iletişim, iletişim, iletişim, iletişim, iletişim, iletişim, iletişim, iletişim, iletişim, iletişim, iletişim, iletişim, iletişim, iletişim, iletişim, iletişim, iletişim, iletişim, iletişim, iletişim, iletişim, iletişim, iletişim, iletişim, iletişim, iletişim, iletişim, iletişim, iletişim, iletişim, iletişim, iletişim, iletişim, iletişim, iletişim, iletişim, iletişim, iletişim, iletişim, iletişim, iletişim, iletişim, iletişim, iletişim, iletişim, iletişim, iletişim, iletişim, iletişim, iletişim, iletişim, iletişim, iletişim, iletişim, iletişim, iletişim, iletişim, iletişim, iletişim, iletişim, iletişim, iletişim, iletişim, iletişim, iletişim, iletişim, iletişim, iletişim, iletişim, iletişim, iletişim, iletişim, iletişim, iletişim, iletişim, iletişim, iletişim, iletişim, iletişim, iletişim, iletişim, iletişim, iletişim, iletişim, iletişim, iletişim, iletişim, iletişim, iletişim, iletişim, iletişim, iletişim, iletişim, iletişim, iletişim, iletişim, iletişim, iletişim, iletişim, iletişim, iletişim, iletişim, iletişim, iletişim, iletişim, iletişimve video, altyapıya ihtiyaç duyulmaması için diğerlerini röle olarak kullanan keyfi cihaz çiftleri arasında.
Güçlü bir MANET yeteneği sağlamak için kullanılan birçok teknik vardır, bunlara şunlar dahildir:

Kendini Şekillendirmek / Kendini İyileştirmekMANET sistemlerinin önemli bir özelliğidir. Gerçek bir ağda, telsizler herhangi bir zamanda ağa katılabilir veya çıkabilir.ve ağ, düğümlerin birbirlerine ilişkin hareket ettikçe topolojisini sürekli olarak uyarlayacaktır.Bu, merkezi olmayan bir mimari gerektirir, çünkü ağ kontrolünü yönetmek için gerekli merkezi “master” merkez radyoları yoktur.Bir veya daha fazla düğüm kaybedildiğinde bile iletişim devam edecek..

Bağlantı AdaptasyonuHer bir telsiz için, iletim parametrelerini en iyi şekilde yapılandırma yeteneği (yıldız kümesi, FEC kodlaması,ve MIMO teknikleri) ile iletişim kurduğu diğer telsizlerin her birine olan bağlantıların veri hızını ve sağlamlığını en üst düzeye çıkarmak içinBelirli bir radyo, 50 Mbps'den fazla bir veri hızı kullanarak yakın bir radyo ile iletişim kurabilirken, çok daha uzak bir radyoya sağlam bir bağlantı sağlamak için sadece 2 Mbps'lik bir hız kullanabilir.Bunlar paket patlama oranları., 50Mbps patlaması kullanmak, ağdaki diğer düğümlerin kullanması için serbest kanal yayın süresini bıraktığı için çok daha düşük bir veri akışı için bile çok yararlıdır.Yüksek potansiyel veri patlama oranlarına sahip olmak önemlidir çünkü daha kısa bağlantılar için daha az yayın süresi tüketilir., uzak bağlantılarda daha yavaş ve çok daha sağlam modülasyon ve kodlamayı kullanmak için daha fazla hava süresi kaldı.

Uyumlu YönlendirmeVeriler akışının belirli bir radyo çifti arasında gönderilmesi gerektiğinde hangi potansiyel röle yollarının kullanıldığını belirlemek için bir mekanizmadır.Potansiyel röle olarak bulunan tüm radyoları kullanmak için dinamik olarak adapte ederek kendi kendini oluşturan kendi kendini iyileştirme işlevini desteklemesi ve röle radyolarının kaybına dayanıklı olması gerekir.Ayrıca bağlantı uyarlamasıyla birlikte çalışmalıdır, çünkü bir veri akışı için optimum rotanın belirlenmesi, ağ üzerinden akan diğer verilerin dikkate alınmasını gerektirir.Aynı zamanda ağ içindeki her bağlantının dinamik kapasitesiniBu sorun karmaşıktır ve tüm telsizlerin içlerinden geçen veri trafiği ve diğer komşu düğümlere olan bağlantı kapasitesi hakkında bilgi paylaşmasını gerektirir.Bu bilgi paylaşımı akıllı bir şekilde yapılmalı, böylece kullanılabilir değerli ağ veriminin çok fazla miktarını tüketmez..

Şeffaf IP AğıBu, herhangi bir sayıda standart bilgisayarın,IP video kamerası veya diğer cihazlar, mobil radyoların her birine bağlanabilir ve tüm cihazların kablolu Ethernet ile tek bir ofiste olduğu gibi, ağ ağıyla iletişim kurabilirler.MANET içinde bunu başarmanın farklı yolları vardır.En iyi seçenek, tüm MANET ağının tek bir Katman 2 ağ anahtarı gibi görünmesidir.Bu, IP adreslerinin veya diğer ayarların yeniden yapılandırılmadan,basit bir Ethernet anahtarında birlikte çalışan bir grup IP tabanlı cihaz MANET radyolarına bağlanabilir ve yeni kablosuz hareketlilik özgürlüğü ile operasyonlara devam edebilir.

Çoklu Yayın TrafiğiMANET sistemleri için benzersiz bir dizi zorluk sunuyor.Temel kablolu Katman 2 anahtarlarında uygulanan çoklu yayın desteği, bir portu diğer tüm portlarda gelen çoklu yayın paketlerini kopyalamaktırÖrneğin, bir IP video kamerası bir portu bağlanırsa, videoyu çoklu yayın olarak etiketlenmiş paketler kullanarak gönderecektir.Sonra anahtarın diğer portlarına bağlı bilgisayarlar kablosuz video akışına erişebilir.. Bu basitleştirilmiş yöntem, kablosuz bir ağda Katman 2 anahtarı olarak hareket eden çok iyi çalışmıyor çünkü ağ içindeki birçok cihazın belirli bir çoklu yayın görmeye ihtiyacı olmayabilir.ve körü körüne tüm cihazlara çoklu yayın göndermek böylece kablosuz ağın sınırlı verimliliğini gereksiz yere tıkanırDaha gelişmiş MANET sistemleri manuel ve / veya otomatik optimizasyona izin verir, yalnızca belirli bir çoklu yayın akışına ihtiyaç duyan cihazlara çoklu yayın iletimini sınırlandırır.

Çok kanallı ağlaris an advanced capability of some MANET systems which allows a network to utilize multiple RF channels or even multiple frequency bands within a network while still providing the plug and play functionality of a single Layer 2 switch. A simple example of the usefulness of this might be a scenario where soldiers have radios operating on one frequency while vehicles have radios not only operating on that frequency but also ones in a different bandBu ek bant, araçlar arasında yüksek hızlı bir ′′spine′′ katmanı sağlamak için daha yüksek güç veya daha yüksek kazanç antenleri ile olabilir.Herhangi bir askerin telsiz cihazı diğer askerlerin telsizleriyle hava üzerinden iletişim kurabilir., ancak farklı bir frekanstaki ikincil katman, asker frekansındaki tıkanıklığı azaltabilir ve ağ tarafından kaplanan alanı artırabilir.
Tüm bu MANET ağ yetenekleri, son teknoloji 3G / 4G ağlarının sunduğu şeye benzer sağlam yüksek hızlı bağlantı sağlamak için birleştirilir.Ancak kalıcı kablosuz altyapının bulunmadığı görev kritik operasyonel senaryolarda.
