LKAV-3624 ve 3203 Kazıcı yükleyici kamyon Video Veri Bağlantısı CAN Kontrol İki yönlü Ses DC 10-30V
Tanıtım
LKAV-3624 & 3203, insansız kazıcı, backhoe yükleyicisi, tekerlek yükleyicisi ve UGV uygulamaları için özel olarak tasarlanmış güçlü 8 kanallı bir video iletim sistemidir.8 kanallı video girişine sahiptir (1080p AHD)Kontrol, ses gömülü, 2x2W RF güç çıkışı ve 2km NLOS (5-10km LOS) 'a kadar iletim aralığı için CAN.
Özellikleri
■ 580 ± 20MHz frekans ayarlanabilir
■ 82Mbps'ye kadar veri hızı
■ 2x2W RF güç çıkışı
■ 2km NLOS (5-10km LOS) kadar menzil
■ Dahili DVR, Uygulama kontrolü ve mod geçişini destekler
■ İki yönlü ses desteği
■ CAN kontrolünü destekler
■ DC 10-30V güç girişi destekler
■ RX'de HDMI çıkışı ile
■ AES şifrelemesini destekler
■ GPS desteği
■ Dayanıklı havacılık alüminyum alaşımlı ev
TX Specifikasyonu
| Çalışma sıklığı |
562-612MHz |
| Modülasyon |
BPSK/QPSK/16-QAM/64-QAM/CCK |
| RF çıkış gücü |
36dBm (2x2W) |
| RF bant genişliği |
2M/5M/10M/20MHz/40MHz |
| Dijital Duyarlılık |
96dBm@5MHz BPSK |
| Veri oranı |
82 Mbps'e kadar |
| Video Giriş Arayüzü |
8x 4 Pin GX12 Havacılık Bağlantısı |
| LAN Arayüzü |
3x RJ45 |
| Video Biçimleri |
1080p/1080i/720p/720i |
| Video Kodlaması |
H.264/H.265 |
| RF Arayüzü |
N F x2 |
| GPS Arayüzü |
SMA F x1 |
| Mikrofon Arayüzü |
3-Pin GX12 Havacılık Bağlantısı |
| Hoparlör Arabirimi |
3-Pin GX12 Havacılık Bağlantısı |
| CAN Arayüzü |
2-Pin GX12 Havacılık Bağlantısı |
| Şifreleme |
AES |
| Çalışma Voltajı |
DC 24V (10-30V) |
| Güç Arayüzü |
3-Pin Havacılık Bağlantısı |
| Boyutları |
356x200x62mm (antene dahil) |
| Ağırlık |
3.45kg (antene dahil) |
| Çalışan geçici. |
-20°C~70°C |
| Güç tüketimi |
TBA |
RX Spesifikasyonu
| Çalışma sıklığı |
562-612MHz |
| Modülasyon |
BPSK/QPSK/16-QAM/64-QAM/CCK |
| RF çıkış gücü |
36dBm (2x2W) |
| RF bant genişliği |
2M/5M/10M/20MHz/40MHz |
| Dijital Duyarlılık |
96dBm@5MHz BPSK |
| Veri oranı |
82 Mbps'e kadar |
| Video Çıktı Arayüzü |
1x HDMI |
| LAN Arayüzü |
1x RJ45 |
| Video Biçimleri |
1080p/1080i/720p/720i |
| Video Çözümü |
H.264/H.265 |
| RF Arayüzü |
N F x2 |
| GPS Arayüzü |
SMA F x1 |
| PTT Mikrofon Arayüzü |
2x 3.5mm kulaklık fonu |
| CAN Arayüzü |
2-Pin GX12 Havacılık Bağlantısı |
| Şifreleme |
AES |
| Çalışma Voltajı |
DC 24V (10-30V) |
| Güç Arayüzü |
3-Pin Havacılık Bağlantısı |
| Boyutları |
483x300x45mm (antene dahil) |
| Ağırlık |
3.45kg (antene dahil) |
| Çalışan geçici. |
-20°C~70°C |
| Güç tüketimi |
TBA |
TX Ön Panel
1 Mikrofon Arayüzü
2 Hoparlör Arabirimi
3 CAN Arayüzü
4 Sinyal göstergesi normalde kırmızı/yeşil hızlı yanıp sönen
| Gösterge Durumu |
Sinyal Gücü |
| Hâlâ yeşil. |
Bağlantı sağlam. |
| Kırmızı/Yeşil ara sıra yanıp sönen |
Bağlantı kopacak. |
| Kırmızı hala |
Bağlantı oluşturulamadı |
| Kırmızı parlamalar |
Bağlantı sabit değil. |
| SNR |
Gösterge Rengi |
Parlama sıklığı |
Topoloji Rengi |
Topoloji Değeri |
| 0 |
Kırmızı |
N/A |
Yeşil |
0 |
| 1-12 |
Kırmızı parlamalar |
350ms |
Yeşil |
1-12 |
| 13-25 |
Kırmızı/Yeşil yanıp sönen |
350ms |
Yeşil |
13-25 |
| 26-35 |
Yeşil yanıp sönenler |
350ms |
Yeşil |
26-35 |
| 36-70 |
Hâlâ yeşil. |
N/A |
Yeşil |
36-70 |
| > 70 |
Kırmızı parlamalar |
120ms |
Yeşil |
> 70 |
5 Güç düğmesi
6 LAN1 Arayüzü RJ45.

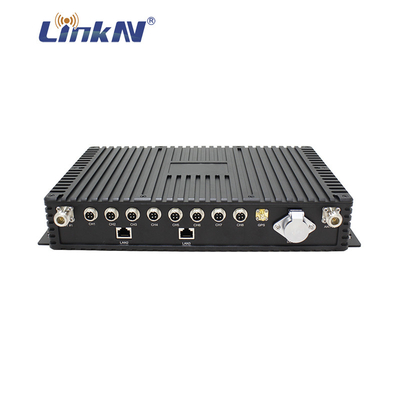

TX Arka Panel
1 MESH Antenna Arayüzü N F.
2 CH1 Video Girişi ️ 4 pin GX12, DC 12V güç çıkışı.
3 CH2 Video Girişi ️ 4 pinGX12, DC 12V güç çıkışı.
4 CH3 Video Girişi ️ 4 pinGX12, DC 12V güç çıkışı.
5 CH4 Video Girişi ️ 4 pinGX12, DC 12V güç çıkışı.
6 CH5 Video Girişi ️ 4 pinGX12, DC 12V güç çıkışı.
7 CH6 Video Girişi ️ 4 pinGX12, DC 12V güç çıkışı.
8 CH7 Video Girişi ️ 4 pinGX12, DC 12V güç çıkışı.
9 CH8 Video Girişi ️ 4 pinGX12, DC 12V güç çıkışı.
10 GPS Anten Arayüzü SMA F.
11 Güç Giriş Arayüzü 3 pin havacılık bağlantısı, DC 10-30V.
12 MESH Anten Arayüzü N F.
13 LAN2 Port RJ45.
14 LAN3 Port ¥ RJ45.

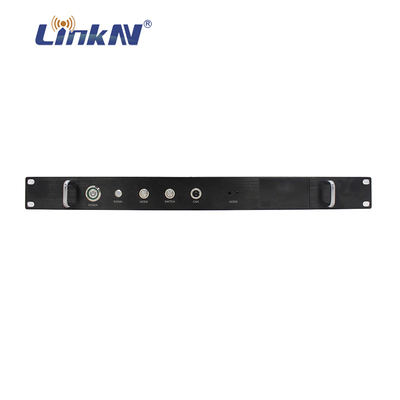

RX Ön Panosu
1 Aktarma düğmesi ️ Açmak/kapatmak için basın.
2 Sinyal göstergesi
| Gösterge Durumu |
Sinyal Gücü |
| Hâlâ yeşil. |
Bağlantı sağlam. |
| Kırmızı/Yeşil ara sıra yanıp sönen |
Bağlantı kopacak. |
| Kırmızı hala |
Bağlantı oluşturulamadı |
| Kırmızı parlamalar |
Bağlantı sabit değil. |
| SNR |
Gösterge Rengi |
Parlama sıklığı |
Topoloji Rengi |
Topoloji Değeri |
| 0 |
Kırmızı |
N/A |
Yeşil |
0 |
| 1-12 |
Kırmızı parlamalar |
350ms |
Yeşil |
1-12 |
| 13-25 |
Kırmızı/Yeşil yanıp sönen |
350ms |
Yeşil |
13-25 |
| 26-35 |
Yeşil yanıp sönenler |
350ms |
Yeşil |
26-35 |
| 36-70 |
Hâlâ yeşil. |
N/A |
Yeşil |
36-70 |
| > 70 |
Kırmızı parlamalar |
120ms |
Yeşil |
> 70 |
3 Mod Düğmesi: Tam Ekran, Dört Bölüm Ekran, Sekiz Bölüm Ekran ve Dokuz Bölüm Ekran modları arasında geçiş yapmak için basın.
4 Değiştir düğmesi
5 CAN Arayüzü 2 Pin havacılık bağlantısı.
6 K baş mikrofonu için Intercom arayüzü.
RX Arka Panel
1 MESH Antenna Arayüzü N F.
2 GPS Anten Arayüzü SMA F.
3 HDMI çıkış arayüzü.
4 LAN bağlantısı RJ45.
5 Güç Giriş Portu 3 pin havacılık bağlantısı, DC 10-30V.
